Автоматический выключатель – это специальный аппарат, предназначенный для того, чтобы защищать электрическое устройство от влияния мощного тока, под воздействием которого может перегреться кабель. В свою очередь, перегрев кабеля может привести к оплавлению слоя изоляции, в результате чего может начаться пожар. Для предотвращения таких опасных ситуаций и необходим автоматический выключатель. Это устройство защищает потребителей и электрические приборы от короткого замыкания.

Сила тока может увеличиться из-за чрезмерно большой нагрузки. Подобное происходит, когда общая мощность устройств, которую кабель может выдержать по своему сечению, превышается. Автомат выключит устройство, но не сразу, а когда оно нагреется до определенной степени.
Когда происходит короткое замыкание, сила тока увеличивает во много раз за доли секунды. Автоматический выключатель реагирует на эти скачки напряжения и отключает подачу электричества в цепь мгновенно.

Большинство автоматических выключателей имеют электромагнитный или электродвигательный привод. Это дает возможность управлять этими устройствами на расстоянии.

Функции

Автоматический выключатель выполняет три основных функции. Это:

• коммутация цели. Эта функция дает возможность включения и отключения отдельного участка электрической цепи;
• защищает от перегрузки. Отключает цепь, которую защищает, если по ней протекает ток больше допустимых значений. Например, автомат отключит энергию, если к линии подключается слишком мощный прибор;
• защищает от короткого замыкания.

Как работает это устройство?

Как правило, автомат выключается вручную – то есть, дистанционно или приводом. Когда нормальный режим эксплуатации нарушается: напряжение снижается или наоборот, чрезмерно повышается, то устройство срабатывает автоматически. Каждое такое устройство оснащается расцепителем наибольшего напряжения, некоторые аппараты имеют расцепители минимального напряжения.

Существуют разные виды автоматических выключателей. По функциям защиты они подразделяются на автоматы обратной мощности, минимального тока и автоматы понижения напряжения.

Устройства максимального тока автоматически размыкают электрическую цепь, если в ней появляются перегрузки или возникает короткое замыкание. Автомат максимального тока заменяет одновременно плавкий предохранитель и рубильник. Этот аппарат позволяет надежно защищать электрическую цепь. Он способен давать избирательную защиту при непредусмотренных ситуациях.

При неблагоприятных условиях окружающей среды, например, когда влажность воздуха очень высокая и имеет примеси вредных паров, такое устройство нужно хранить в шкафах или других местах, где обеспечена защита от химического воздействия, а также защита от влаги и пыли.

Виды

Помимо разделения по функциями защиты, автоматические выключатели различают и по другим признакам. В частности, по своей конструкции и предназначению выделяют три вида автоматов:

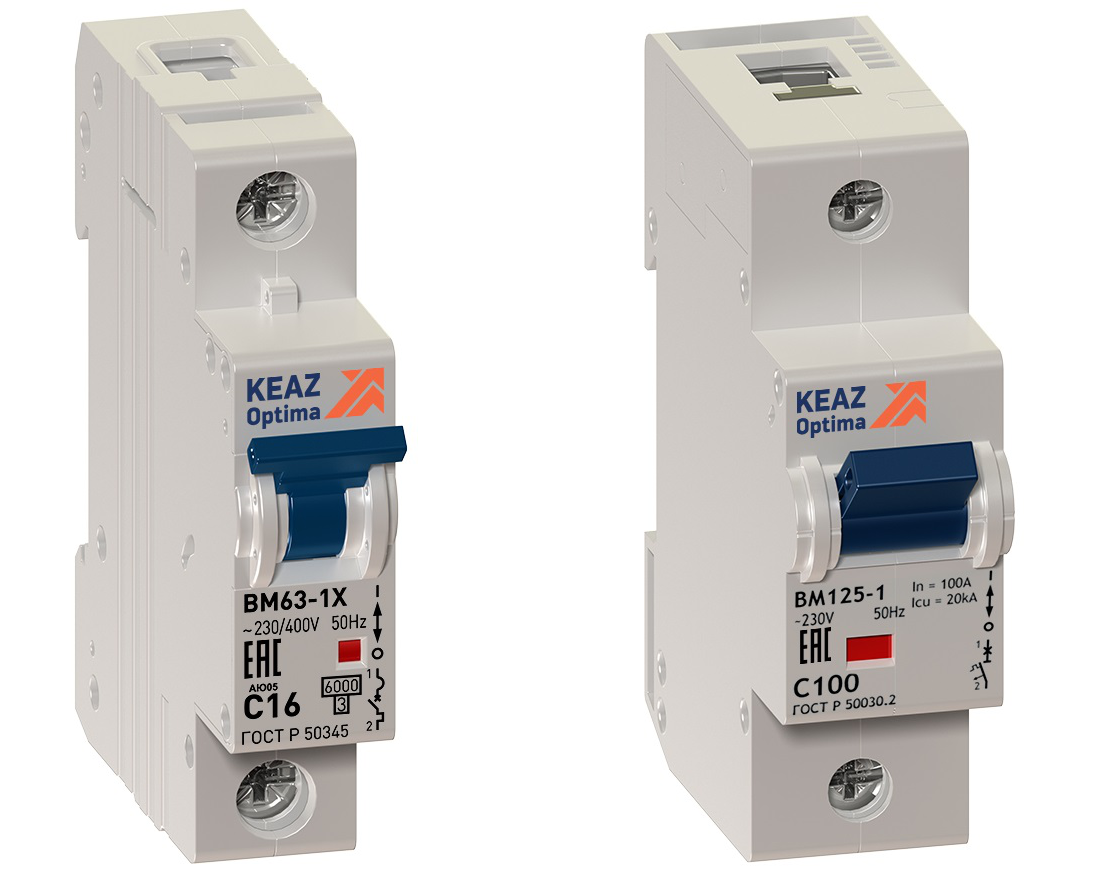

• модульный автоматический выключатель. Такие аппараты зачастую устанавливаются в бытовых сетях. Они предназначены для сетей, где протекают токи небольшой величины;

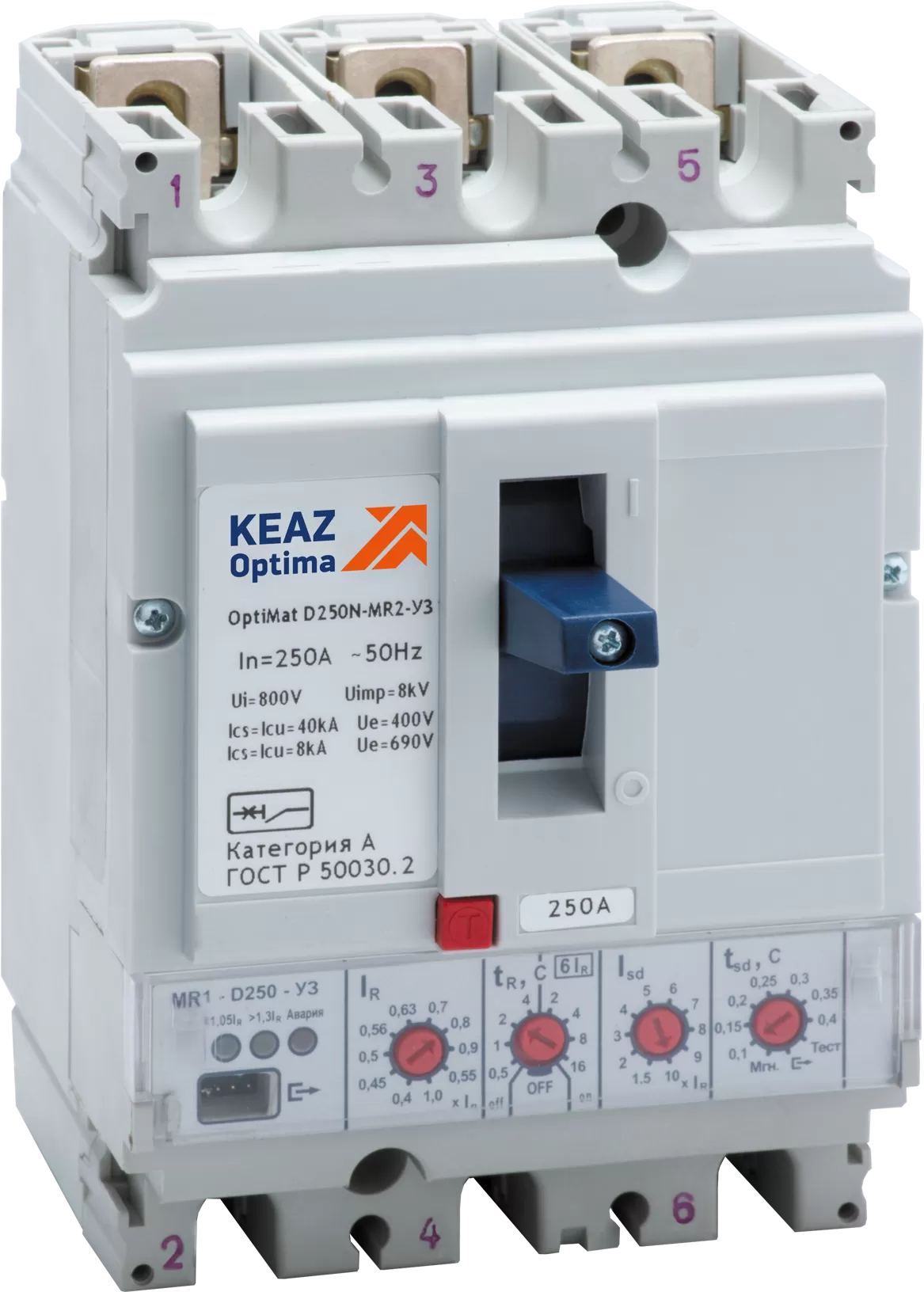

• литые автоматы. Эти устройства сделаны в литом корпусе – отсюда и их название. Их уже применяют в промышленных сетях, с более большой величиной токов;
• воздушные электрические автоматические выключатели. Эти аппараты предназначены для наибольшей силы тока. Их применяют в электрических цепях с устройствами высокой мощности.

Выделяют еще один вид автоматов: дифференциальный автоматический выключатель.

Расцепители

Главный рабочий элемент автоматического выключателя – это расцепитель. Расцепители нужны для того, чтобы разорвать цепь, таким образом, перекрыв в нее подачу тока. Есть два вида этого устройства. Они работают по разному принципу. Бывает:

• тепловой расцепитель;
• электромагнитный.

Второй тип устройств почти мгновенно отключает от энергии нужный участок цепи, если в нем возникает короткое замыкание или очень высокое напряжение. Электромагнитный расцепитель представляет собой катушку с сердечником. Когда на нее воздействует слишком большой ток, она втягивает внутрь, и происходит отключение.

Ведущий элемент расцепителя теплового типа – это биметаллическая пластина. Если через устройство проходит напряжение, превышающее допустимые значения, пластина начинает нагреваться и выгибаться. Потом она касается отключающего элемента, в результате чего он срабатывает.

В некоторые аппараты устанавливают также нулевые расцепители. Если напряжение становится меньше, чем необходимо для работы устройства, то такой расцепитель срабатывает. Существуют и дистанционные расцепители. С их помощью можно также включать автомат, при этом не подходя к распределительному щиту.

Соответственно, чем больше функций, тем больше будет и цена автоматического выключателя.

Полюсы

Автоматы бывают разными и в зависимости от количества полюсов. Автоматические выключатели могут иметь от одного до четырех полюсов.

Однополюсные устройства нужны для защиты линий, в которые подключены осветительные приборы и розетки. Устройства с двумя полюсами уже будет достаточно для бытовых приборов с достаточной большой мощностью.

Трехполюсный автоматический выключатель предназначен уже для полупромышленного масштаба. А устройство с четырьмя полюсами обладает способность защитить от короткого замыкания электропроводку, у которой четыре кабеля.
