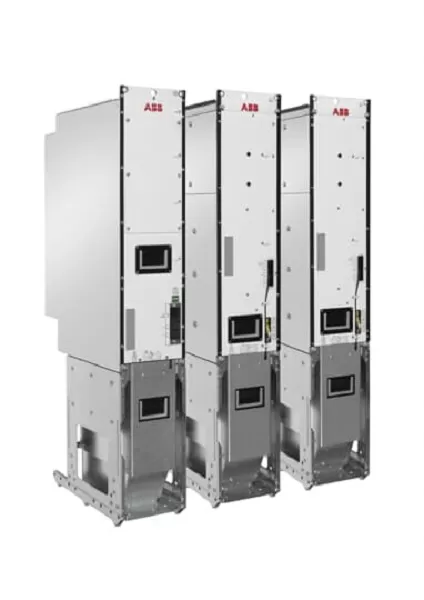

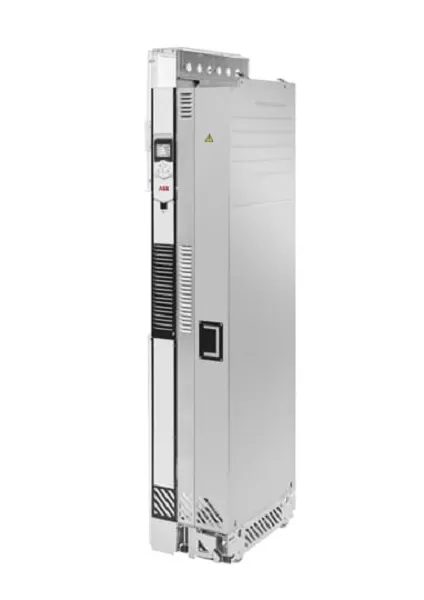

Модули с одним приводом ACS880-04 от ABB

Автоматизированное регулирование рабочих режимов двигателей осуществляют с помощью промышленного оборудования нескольких типов. Как правило, это программируемые контроллеры и преобразователи частоты, называемые также приводами. На разработке, изготовлении и поставке этого типа электрооборудования специализируется шведско-швейцарская компания АВВ, предлагая решения в настенном, напольном, шкафном и модульном исполнении. К последнему виду устройств относятся модули ACS880 04.

Общая характеристика

Модульные аппараты рассматриваемого вила выполнены на основе общей архитектуры совместимых частотных преобразователей АВВ. Они оптимизированы для простой и экономичной сборки электрошкафов. Благодаря компактной и прочной конструкции изделия не занимают много монтажного пространства, нетребовательны к техническому обслуживанию. Являясь частью полностью совместимой серии промышленных частотников ACS880, одиночные приводные аппараты легко интегрируются в другие системы и сочетают отличную производительность с универсальными функциями электропривода.

Энергоемкое приводные электрооборудование совместимо с широким спектром отраслей промышленности, включая нефтегазовую, горнодобывающую индустрию, металлургию, производство химических веществ, цемента. Они также подходят для использования на электростанциях, при выполнении погрузочно-разгрузочных работ, на предприятиях целлюлозно-бумажной промышленности и деревообработки. Оборудование применимо для координирования работы:

• крановых механизмов;

• экструдеров;

• конвейерных установок;

• компрессорных агрегатов;

• вентиляторов;

• насосов.

Изделия оснащены всеми компонентами, облегчающими проектирование, прокладку кабелей и комплектацию шкафа. Стандартная комплектация представлена в стеллажном исполнении с дополнительной возможностью плоского монтажа. Каждое устройство оснащено подставкой с колесиками и рампой для его перемещения внутрь шкафа. Дополнительная панель для подключения электрокабелей позволяет быстро и просто устанавливать или извлекать модульный блок, не касаясь кабелей питания.

Для оптимизации использования шкафного пространства предусмотрены функции подачи электропитания с расположением соединений в верхней области модульного компонента, а выходной мощности в нижней. Управляющий блок может быть установлен как внутри модуля, так и снаружи, что обеспечивает свободное расположение входных/выходных клемм.

Основной функционал и особенности

Встроенные функции, которыми оснащен модуль ACS880 04, включают в себя:

• прямое регулирование крутящего момента (DTC);

• передовую технологию управления электродвигателем ABB;

• дроссели для уменьшения гармоник;

• безопасное отключение крутящего момента (STO);

• связь между приводами в стандартной комплектации.

Дополнительные встроенные опции включают фильтры электромагнитной совместимости, прерыватели торможения, несколько клемм ввода/вывода, подключение по полевой шине, интегрированные средства безопасности, включающие несколько функций безопасности и опцию прорези для обратной связи по скорости. Электропривод в стандартной комплектации поставляется с открытым корпусом типа UL, что сокращает время проектирования и затраты на собирание корпуса.

В целом можно выделить следующие особенности электроприводных изделий:

• источник питания подается из верхней области приводного электрооборудования и выходит из нижней части шкафа, что обеспечивает оптимальную конструкцию шкафной установки;

• возможность плоского монтажа позволяет устанавливать аппарат в места с ограниченной глубиной;

• простота установки, ввода в эксплуатацию и технического обслуживания благодаря подставке на колесах, пандусу и дополнительной кабельной панели;

• высокопроизводительное регулирование работы электродвигателя благодаря системе DTC;

• многофункциональная интегрированная системная безопасность;

• интуитивно понятная управляющая панель с подключением через USB;

• съемный блок памяти для удобства обслуживания;

• компьютерный инструмент Drive composer для ввода в эксплуатацию и настройки;

• блок управления с тремя дополнительными разъемами, которые могут быть установлены как внутри модуля, так и в разных частях электрошкафа.

Помимо этого, ACS880-04 поддерживает различные типы двигателей, включая синхронные реактивные моторы, широкий спектр полевых шин, устройств обратной связи и опций ввода/вывода. Привод имеет резервный вентилятор, платы с покрытием в стандартной комплектации и другие компоненты, позволяющие обеспечивать эффективное и экономичное управление электромоторами.
