Главные особенности модульных контакторов ESB от ABB

Системы электроснабжения, передающие и распределяющие электропитание на объекты жилого, спортивного, общественного, торгового и другого назначения, включают большое число компонентов, произведенных шведско-швейцарской компанией ABB. Это различные электрические щиты, автоматы, приводы, электродвигатели и целый ряд малогабаритных установочных изделий. Портфель фирменной продукции АББ включает полную номенклатуру устройств для задач управления и электрозащиты установок, в том числе модульные контакторы продуктовой линейки ESB.

Конструкция и принцип работы

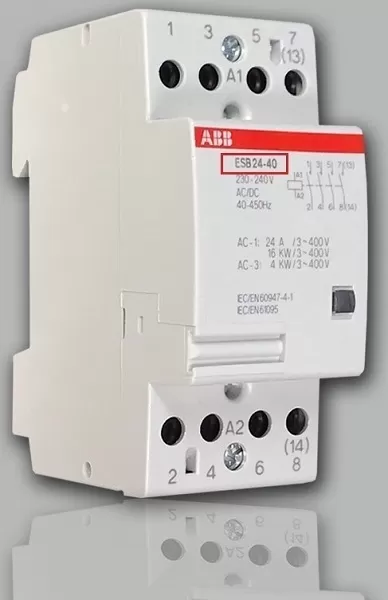

Контакторы-модули от корпорации АВВ представляют собой механический коммутационный прибор для одно- или трехфазной нагрузки с монтажом на стандартную DIN-рейку. Как и другие аппараты аналогичного типа, они имеют единственное положение покоя, управляются автоматически и обеспечивают замыкание либо размыкание силовых электрических цепей, в том числе в нормальных условиях и в ситуациях, когда возникают перегрузки.

Контактор 220В ABB может использоваться самостоятельно либо входить в конструкцию модульных магнитных пускателей вместе с тепловым реле. В составе этого аппарата они выполняют свои базовые функции, участвуя в запуске и останове электрических двигателей. Стандартная конструкция модульных контакторных устройств состоит из следующих компонентов:

• корпус с классом защиты IP20;

• эл/магнитная управляющая катушка (постоянного или переменного тока);

• клеммы катушки питания;

• электроконтакты, в том числе нормально открытые и закрытые;

• якорь;

• возвратная пружина.

Принцип работы коммутационного оборудования заключается в следующем. Сразу после подачи напряжения на эл/магнитную катушку возникает эл/магнитное поле. Действие его силы вызывает притягивание якоря и последующее замыкание либо размыкание контактной группы. Когда питание прекращается, якорь и контакты приходят в исходное положение.

Относительно простое электротехническое устройство обеспечивает надежную, стабильную и быструю коммутацию тока. С точки зрения экономии на покупке и снижения эксплуатационных затрат модуль такого типа является наиболее выгодным вариантом относительно масляных или вакуумных контакторов.

Типовыми областями применения приборов рассматриваемого типа являются отопительные системы, уличное освещение, системы вентиляции, обогрева, управление насосами и электрическими двигателями.

Основные технические характеристики

Линейка ESB – это серия автоматических коммутационных устройств, рассчитанных на нагрузки 16–100 ампер. Причем еще недавно модельный ряд охватывал параметры от 24 до 63 ампер. Проявление аппаратов нового поколения позволило расширить перечень возможных применений. В настоящее время контакторы ESB предлагаются в 6-ти вариантах, основные различия которых состоят в параметрах тока, напряжения, габаритных размерах. Общий диапазон рабочих напряжений – 12–400 В. Все ключевые характеристики модели указываются в ее маркировке.

Актуальная линейка коммутационных приборов включает устройства, рассчитанные на нагрузку 16, 20, 25, 40, 63, 100 ампер. При этом контактор ABB 220 В, равно как и версии с другими значениями напряжения, предлагаются в модификациях с различной комбинацией основных контактов.

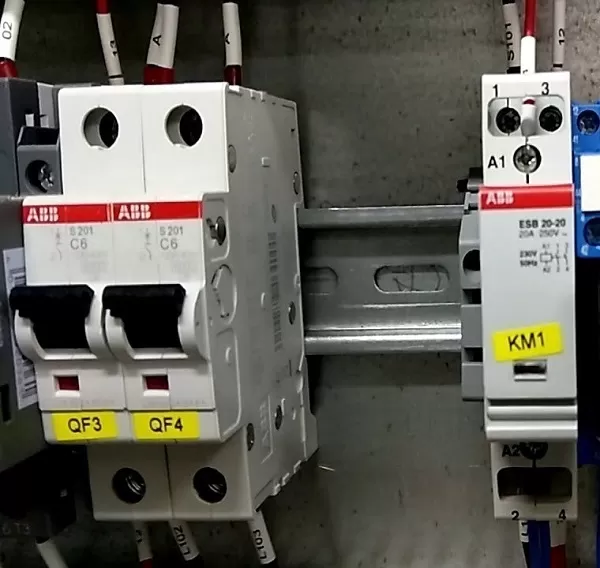

Благодаря стандартизированным размерам, компактности устройств обеспечивается высокая плотность их установки в электрическом шкафу, что существенно экономит монтажное пространство и снижает затраты на установку и электроподключение. Благодаря встроенному индикатору состояния пользователю всегда доступна информация о фактическом состоянии контактора в любой момент времени.

Конструкцией аппарата также предусмотрен встроенный варистор. Это гарантирует защиту контакторного прибора в случае возникновения импульсных перенапряжений. Кроме этого, реализованы защитные меры, позволяющие сохранять работоспособность эл/магнитной катушки при несоблюдении полярности во время подключения.

Дополнительно на выбор покупателю предлагаются различные функциональные принадлежности, в том числе контактные блоки, специальные крышки для разделения и защиты, и пр. Применение опциональных устройств отличается особой легкостью и быстротой установки, не требующей использования вспомогательных инструментов.
