Особенности и преимущества абсолютных энкодеров с интерфейсом SSI

Передача информации о положении, скорости, угловом перемещении исполнительного механизма обеспечивается посредством выходных сигналов энкодеров. От метода передачи данных напрямую зависит быстродействие и качество предоставляемых текущих значений. В свою очередь, это влияет на правильное регулирование частоты, скорости, крутящего момента и других физических параметров оборудования. Поэтому для каждого отдельного случая эксплуатации используют энкодеры с подходящим по функциональности видом выходных сигналов.

Методы передачи данных

В отличие от инкрементальных энкодеров абсолютные преобразователи фиксируют положение, скорость и угловое перемещение вращающегося объекта путем формирования уникального цифрового кода. Передача данных ведомому оборудованию (контроллеру, сервоприводу, двигателю и т.д.) может осуществляться несколькими способами, включая параллельную и синхронную последовательную форму. Параллельный метод отличается простотой функционирования, быстротой и экономичностью. Все цифровые сигналы позиционного значения передаются принимающему устройству одновременно. Передача производится посредством многожильного кабеля.

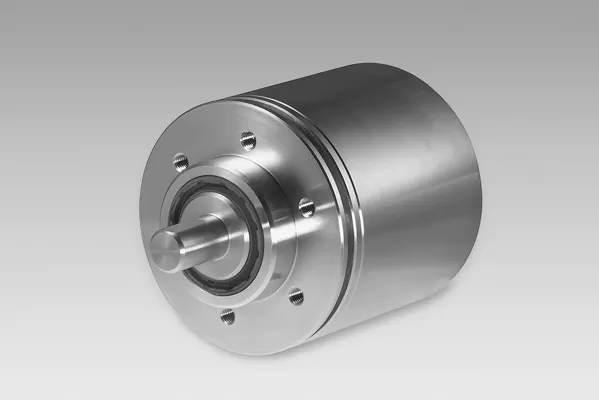

Несмотря на достоинства параллельного метода, наибольшее распространение получил абсолютный энкодер ssi. Метод SSI (Synchronous Serial Interface) — это один из видов выходного потока данных, который относительно прост для понимания по отношению к иным протоколам связи. Процесс передачи информации осуществляется при помощи кабеля с шестью проводниками, функции которых распределяются следующим образом:

• одна витая пара – для передачи данных (сечение не менее 0,22 мм2);
• одна витая пара – для передачи синхронизирующих импульсов;
• два провода – для обеспечения преобразователя электропитанием.

Метод SSI разработан для надежной передачи значений регистрируемых перемещений или текущих координат от абсолютных энкодеров углового положения в систему управления. Технические свойства синхронного последовательного протокола SSI обеспечивают большую эффективность и функциональность процесса по сравнению с параллельным и асинхронным последовательным способом.

Современные решения связи могут реализовываться другими альтернативными методами. Так, абсолютный энкодер плк помимо SSI может поддерживать контроллерные интерфейсы для подключения по сети, такие как Ethernet, DeviceNet и Profinet.

Основные достоинства интерфейса SSI

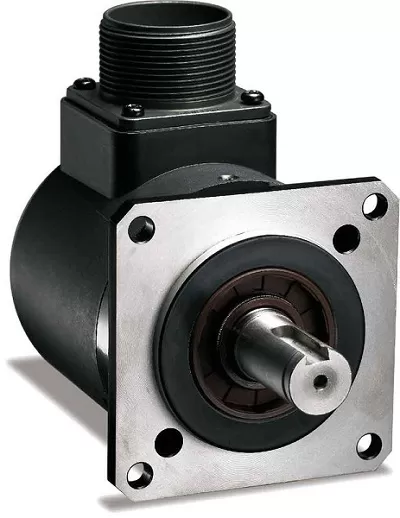

Одно из главных достоинств синхронного последовательного процесса делегирования данных выступает то обстоятельство, что именно оборудование управления (контроллер) задает скорость и синхронизацию поступления информации. Таким образом оно выступает в качестве ведущего устройства, тогда как энкодер является ведомым. Подобный способ взаимодействия минимизирует вероятность потери передаваемых данных, что особенно важно, когда энкодер чпу участвует в сложных технологических процессах.

Прогресс метода SSI основан и на других значимых достоинствах:

• простота и использование небольшого числа стандартных электронных компонентов;
• вне зависимости от разрешения датчика передача значений и синхронизирующих сигналов производится только по четырем линиям связи;
• устойчивая передача информации обеспечивается даже при удаленности датчика от принимающего оборудования на 1500 м;
• поток выходных сигналов предоставляется в виде кода Грея, легко преобразуемого в двоичный код;
• переданные несколькими энкодерами значения могут запоминаться одновременно без применения дополнительных схем;
• высокая скорость передачи, которая в зависимости от расстояния может достигать 1,5 Мбит/с.

Помимо этого имеется возможность контролировать вероятные неисправности линии связи и тем самым своевременно выявлять повреждения кабеля. Совокупность подобных свойств позволяет обеспечивать стабильную работу в промышленных условиях любой сложности.
