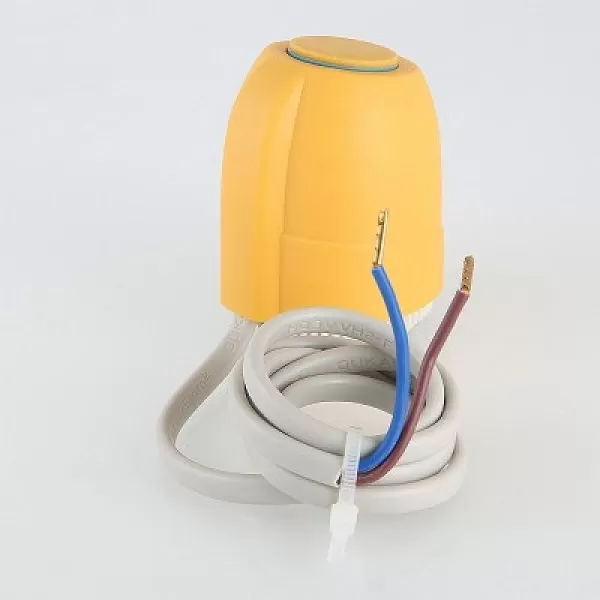

Назначение, виды и конструкция аналогового электротермического сервопривода

Обеспечение требуемых температурных значений в помещении производится специальными устройствами, работающими автоматическом режиме. Комфортная температура поддерживается путем непрерывного контроля текущего уровня температуры и по мере необходимости регулирования расхода теплоносителя. В системах водяного отопления (радиаторного или теплого пола) эту задачу выполняют термоэлектрические сервоприводы и термостатический клапан. Сервопривод обеспечивает открытие или закрытие клапана после получения соответствующего сигнала управления от термостата.

Основное назначение и виды

Сервопривод электротермический аналоговый совместно с термостатом/контроллером обеспечивает управление термостатическими клапанами с возвратно-поступательным перемещением штока в системах радиаторного водяного отопления или теплого пола. Может быть установлен в других системах, поддерживающих аналоговое управление. По мере поступления управляющего сигнала от термостата сервопривод производит регулирование положения термостатического клапана. Это позволяет обеспечивать требуемую величину расхода теплоносителя и тем самым поддерживать температуру на должном уровне.

Существуют разные виды электротермических сервоприводов, отличающиеся параметрами рабочего напряжения, типом, функциональностью. В зависимости от принципа действия они бывают:

• механические;
• электронные;
• дистанционные.

Одни из самых простых по отношению к конструктивному решению и способу управления являются механические сервоприводы. Они долго служат, обладают бюджетной стоимостью. Установка требуемой температуры производится путем поворота регулировочного колесика в ту или иную сторону. После фиксации нужного температурного режима все остальные действия производятся автоматически. Существенный недостаток подобной схемы регулирования заключается в отсутствии программной настройки нужного значения температуры.

Электронные модификации более функциональны и удобны в эксплуатации. Оснащенные жидкокристаллическим дисплеем сервоприводы обеспечивают наглядное отображение рабочих параметров отопительной системы. Это позволяет не только быть осведомленным о текущем состоянии температуры, но и в случае сбоев в работе теплого пола или радиаторного отопления оперативно реагировать на форс-мажорные обстоятельства. Электронные сервоприводы обладают практически такой же простой конструкцией за исключением возможности электронной настройки требуемых температурных параметров.

Дистанционный вариант приводного оборудования представляет собой наиболее продвинутый аналоговый сервопривод, работающий совместно с устройствами обратной связи. В качестве последних используются датчики температуры, функция которых заключается в считывании текущих температурных данных, их преобразовании в электрические сигналы и передаче сервоприводу. Это позволяет обеспечивать высокую точность автоматического контроля и регулирования уровня температуры в помещении. Сам сервопривод располагается на расстоянии в коллекторном шкафу.

Конструкция и принцип действия

Принцип конструктивного исполнения и аналоговое управление сервоприводом для разных моделей дистанционных устройств в целом аналогичен. Основными компонентами электротермического приводного оборудования являются:

• наружный корпус;
• герметичная емкость с эластичными стенками (сильфон);
• рабочая жидкость, закачанная в емкость;
• толкательная манжета;
• подвижная платформа;
• прижимная и возвратная пружина;
• нагревательный элемент.

Так называемый термопатрон, состоящий из сильфона с жидкостью и встроенного нагревательного элемента, является основным рабочим органом любого электротермического сервопривода. Принцип действия заключается в следующем.

Нагревательный элемент, непосредственно подключенный к электропитанию, нагревает находящуюся в сифоне жидкость. Высокочувствительная к температурным воздействиям жидкая среда расширяется, растягивая эластичные стенки емкости. Увеличение объема сильфона вызывает перемещение платформы, в результате чего она изменяет свое положение. Этим обеспечивается перекрытие движения теплоносителя в системе отопления.

Процесс закрытия клапана занимает около трех-четырех минут. После отключения электропитания объем жидкой среды уменьшается и передвижная платформа возвращается в исходное положение.
