Характеристики и виды клапанов BURKERT

Немецкий производитель BURKERT является мировым лидером в сфере запорной арматуры, но не ограничивается проектировкой и изготовлением отдельных элементов. Компания разрабатывает также комплексные инновационные решения для самых взыскательных клиентов и всегда его предложение шире, чем ожидает заказчик.

Продукты предприятия используются во всех сферах и производствах, где протекают жидкостная, паровая либо газовая среда, требующая регулировки, измерения (давление, уровень, температурный режим, расход жидкостей и газов). Результатом многолетнего опыта и проектирования продукции Burket стало появление уникальных приборов: соленоидная клапанная продукция, клапаны контроля процессов, аналитические клапанные устройства, пневматические приводные механизмы, датчики различного назначения и прочие приборы.

Классификация клапанов BURKERT

В современном мире Burket производит большое многообразие моделей и серий клапанной продукции. Наибольшей популярностью пользуются типы клапанных устройств прямого контроля:

• Качельные клапанные механизмы
• Клапаны плунжерного типа
• Качельные (маятниковые) приборы

Все виды и серии клапанов имеют свои особенности и области использования.

Клапанные устройства плунжерного типа Burket более распространены во всех сферах промышленности и выпускаются в двух вариантах:

• 2/2-ходовые клапана
• 3/2-ходовые клапана

В первом варианте исполнения конструкция имеет впускное и выпускное отверстие, а также простой механизм действия элементов сердечника и катушки. При отсутствии тока, пружина соединяет сердечник и седло клапанного устройства, обеспечивая блокировку канала для потока рабочей среды. Данный вид также носит название проходных клапанных устройств. Конструкция второго варианта включает два седла и три отверстия, где одно седло постоянно закрыто либо открыто. Отверстия располагаются по отношению друг к другу в зависимости от задач, стоящих перед клапанным устройством.

Клапанные устройства рычажного типа производятся в двух вариантах:

• 2/2-ходовые клапаны
• 3/2-ходовые клапаны

Отверстия в данных механизмах располагаются в корпусной части прибора. Мембранное устройство обеспечивает защиту электромагнитного клапана. Большая часть серий таких клапанов имеет переключатель ручного типа и возможность подключения дополнительной системы для управления клапаном. Такими дополнительными элементами управления могут выступать, например, сенсоры оптического действия либо датчики обратной связи.

Маятниковые (качельные) клапаны Burket производятся лишь в одном варианте: 3/2-ходовые. Они разработаны специально для функционирования в системе с жатой воздушной средой. В данном случает предусмотрены два варианта исполнения:

• С разделительным мембранным элементом
• Без разделительной мембраны

Принцип работы маятниковых клапанов схож с принципом рычажного механизма. Специализированные качельные элементы по очереди производят закрытие отверстий, позволяя эффективно контролировать поток сжатой воздушной среды.

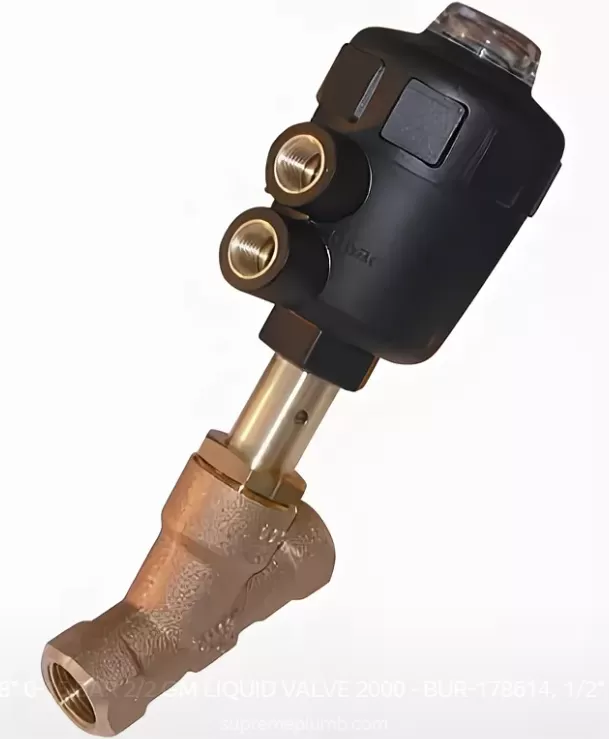

Пневмоприводной клапан BURKERT 2000

Данные 2/2-ходовые пневмоуправляемые приводные устройства серии Burket 2000 применяются для жидкостных, паровых и газовых сред. Клапана этого типа имеют свои особенности и преимущества:

• Неограниченный ряд сфер использования;
• Корпус клапана исполнен в наклонном подседельном виде для удобства монтажа;
• Уплотнения сальников регулируются в автоматическом режиме;
• Конструктивное исполнение позволяет полностью гасить гидравлические удары;
• Сферы использования схожи с сферами применения шаровых клапанных устройств, но более долговечны и имеют меньшую цену.

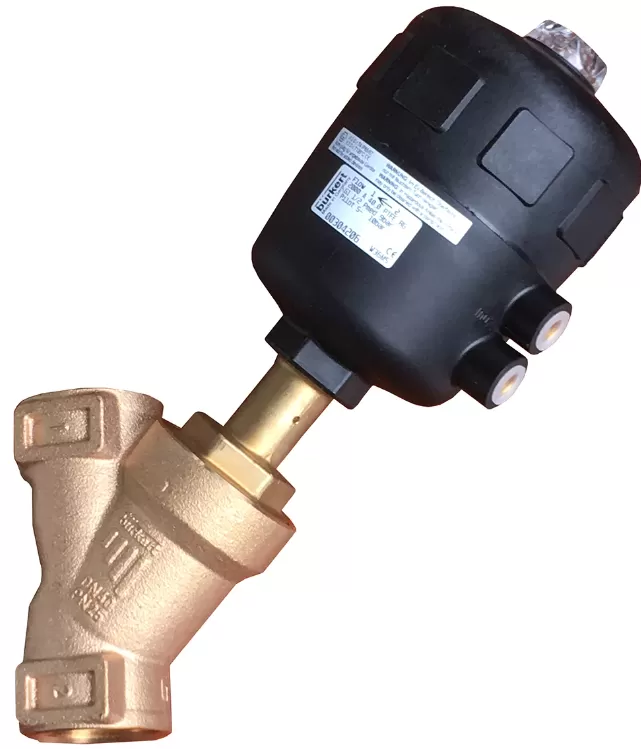

Пневматический клапан 2000 Burket характеризуется управлением внешнего типа и включает поршневой пневмопривод и корпусную часть. При производстве клапанных устройств 2000 приводная часть может поставляться в исполнении из материалов двух типов (РА или РРS), что определяется температурным режимом окружающей среды. Высокая герметичность всей системы, проверенная на практике, обуславливается уплотнением шпинделя, которое самостоятельно регулируется в автоматическом режиме. Корпусная часть обтекаемой формы выполнена из бронзового либо стального материала высокоточного литья, гарантирующая высокую эффективность эксплуатации клапана Burket 2000.

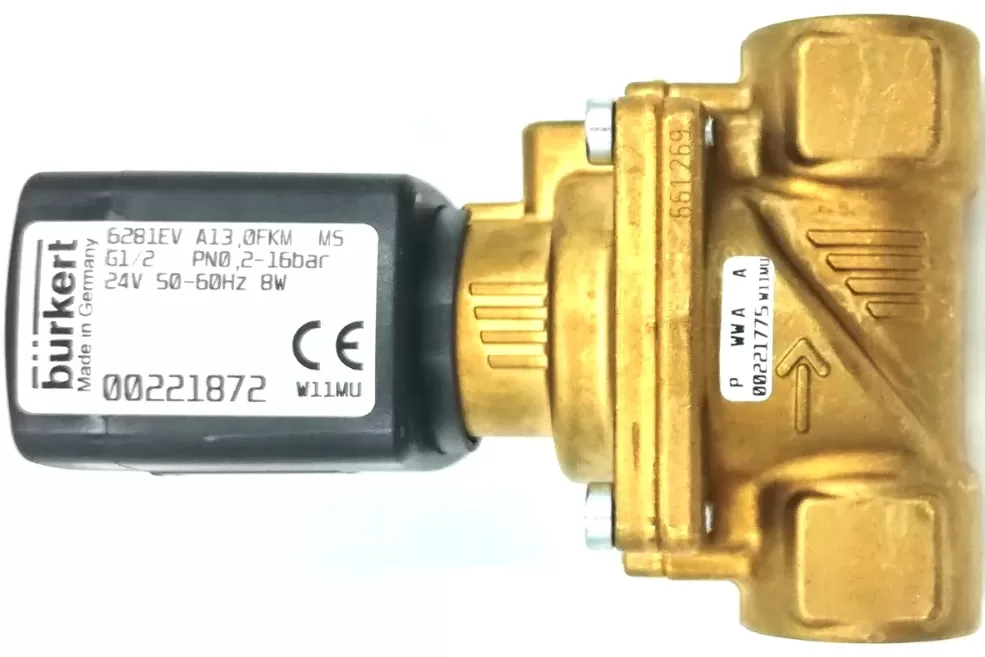

Электромагнитный клапан Burket 6281ЕV

Клапанное устройство серии 6281ЕV имеет сервопривод и оснащен диафрагмой и соленоидами. Электромагнитный клапан Burket 6281ЕV предназначен для систем с водой и прочей нейтральной рабочей средой. Клапанные устройства данной серии включают три основных компонента: клапанный узел, нажимную катушку и стандартизированную кабельную вилку. Клапанный узел состоит из корпусной части, к которой крепится направляющая трубка плунжерного механизма.

Электромагнитный клапан Burket 0340

Клапан электромагнитный Burket 0340 – сервоуправляемый механизм, предназначенный для нейтральных и слабоагрессивных рабочих сред. Мембранное устройство в этой модели обеспечивает защиту электромагнитного устройства. Клапан имеет переключатель ручного типа и возможность подключения дополнительных элементов для управления. Такими дополнительными элементами управления могут выступать, например, сенсоры оптического действия либо датчики обратной связи. Клапан 0340 имеет высокое качество, а все уплотнения входят в стандартную комплектацию.
