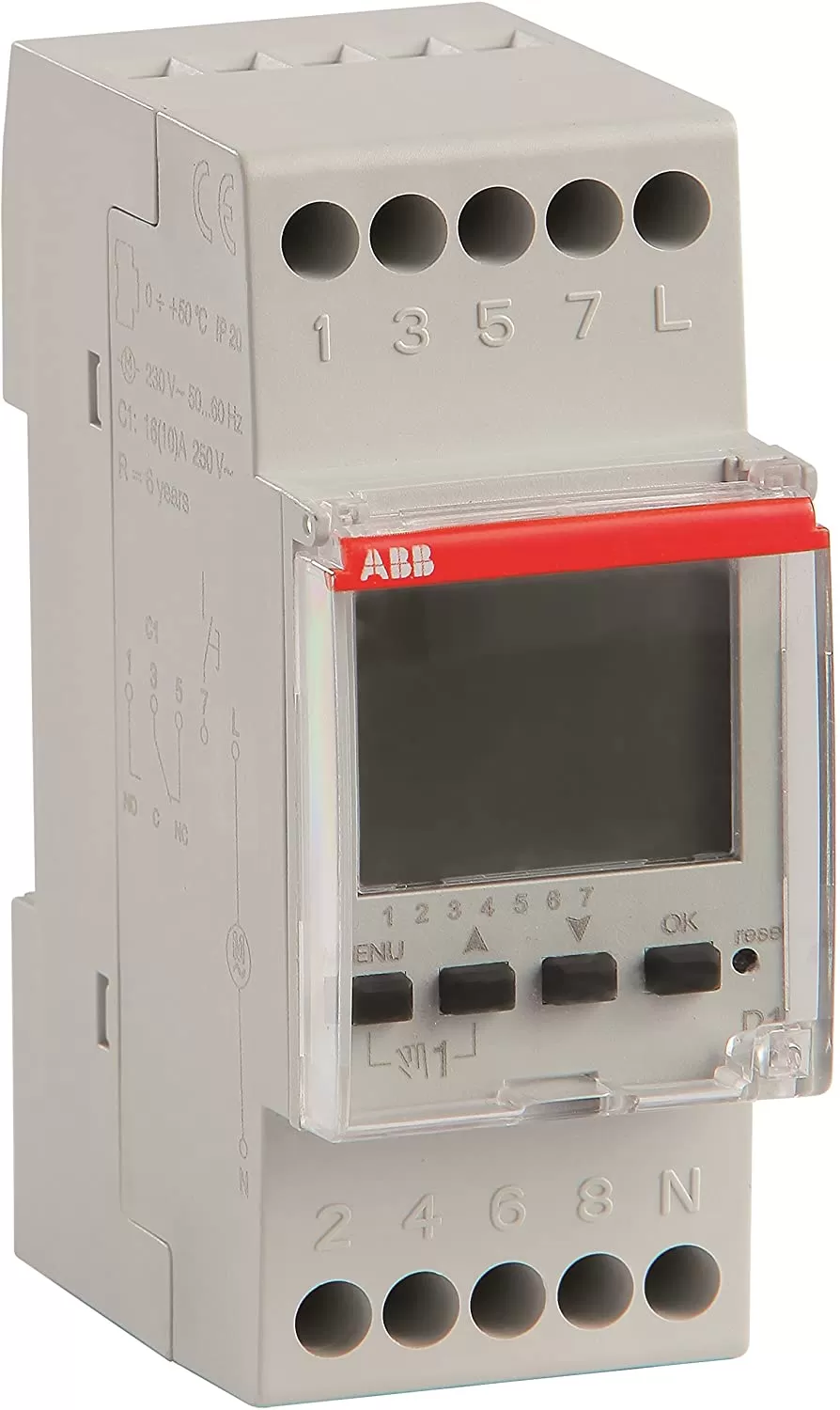

Астрономическое реле освещения TWA ABB

Астрономическое реле освещение TWA ABB — серия устройств, предназначенных для управления системами освещения. Используются для установки времени включения и выключения, связанных к восходу и заходу солнца. В общем каталоге представлены приборы, совместимые со схемой программирования для установки параметров широты и долготы для конкретной местности.

Краткое описание

Астрономические, или сумеречные реле серий TWA ABB 1 и прочих регулируют подачу напряжения на осветительные приборы по заданному графику. Конструкция устройства предполагает использование специального датчика, который отслеживает уровень естественного освещения в течение суток. Чтобы предотвратить ложное срабатывание, используется задержка срабатывания.

Базовые технические характеристики:

• различное количество контактов (один для TWA 1 ABB или два для TWA 2 ABB);
• есть 2 сигнальных светодиода – индикация состояния контакта и состояния порога);
• заводская установка освещенности – 10 люкс;
• способ монтажа – на DIN-рейку;
• 2 варианта подключения – на стену или специальную опору;
• 2 типа программирования – стандартное и астрономическое;
• есть функция регулируемой задержки срабатывания;
• соответствие стандарту безопасности м RoHS;
• время задержки включения или отключения – 7200 с;
• степень защиты – IP 65;
• уровень номинального напряжения – 230 В;
• максимальный уровень коммутационной способности при активной нагрузке – 16 А;
• уровень коммутационной способности для индикативной нагрузки – 10 А.

Для простоты обслуживания предусмотрено удаляемое основание. Для правильной настройки сумеречного реле понадобится установить требуемую величину порога срабатывания. Для этого используется фронтальный регулятор, расположенный на корпусе.

Дальше понадобится установить необходимый уровень освещенности. По умолчанию, этот параметр устанавливается на уровне 10 люкс. Требуемый порог освещенности устанавливается при помощи специального регулятора. Уровень можно регулировать в диапазоне 0 – 100%.

Где используются

Основное предназначение астрономических реле освещенности — создание систем внешнего или ландшафтного освещения. Применяется для монтажа на электрощит в сочетании с датчиками движения и уровня освещенности.

Может применяться в системах освещения:

• для улиц;
• придомового освещения и прилегающих территорий;
• для подсветки рекламных щитов;
• строительных площадок, различных промышленных объектов;
• наземных и подземных паркингов.

Также используется в системах внутридомового освещения.

Преимущества астрономического реле освещения

Серия реле астрономического освещения TWA ABB имеет сопутствующее программное обеспечение. В том числе, предусмотрен специальный ключ для копирования заложенных в реле данных. При помощи этого инструмента можно быстро изменять настройки сразу нескольких реле в автоматическом режиме.

Преимущества астрономических реле освещения:

• оснащены переключателем уровней освещенности;
• краткие инструкции по монтажу, настройке и обслуживанию расположены прямо на боковой поверхности корпуса устройства;
• возможность применять эти прибор в условиях, которые делают невозможными монтаж сумеречного выключателя в сочетании с наружным датчиком;
• предусмотрена ясная визуализация состояния контактов;
• неснимаемое защитное стекло крепится на шарнирах;
• есть функция блокировки клавиатуры для защиты от несанкционированного изменения рабочих настроек;
• доступно ручное переключение при помощи одного нажатия.

Для более точной регулировки уровня освещенности настройками предусмотрены 4 стандартных режима.
