Промышленный контроллер - что это

Промышленный логический контроллер — основа АСУ любого типа. В современных автоматических системах управления применяют производственные логические контроллеры. Это устройства микропроцессорного типа, с помощью которого осуществляется коммутация сигнальных проводов. Задача нужных комбинаций производится через специальные программы управления.

Иными словами, ПЛК – это электронное устройство, которое предназначается для исполнения управляющих алгоритмов. Его функции заключаются в сборе и обработке данных с дальнейшей выдачей управляющих команд на механизмы исполнительного назначения.

Современные программируемые логические контроллеры нужны для работы в режиме онлайн, которая производится в промышленных условиях. В результате их использования процесс автоматизации упрощается и становится более доступным.

Принцип действия ПЛК

В основном ПЛК — это электронное устройство для исполнения алгоритмов управления. Основной принцип действия — сбор и обработка данных и выдача управляющих воздействий на исполнительные механизмы.

Промышленные контроллеры такого типа нашли широкое распространение в промышленности. Выделяют контроллеры:

• общепромышленные;
• коммуникационные;
• контроллеры для управления позиционированием и перемещением;
• с обратной связью.

Основные элементы ПЛК

Невзирая на тот факт, что ПЛК выпускают разные производители, у них у всех схожая структура и принципы построения. Промышленный логический контроллер состоит из двух основных частей — программной и аппаратной.

1. Программная часть — это алгоритм, по которому осуществляется работа контроллера. Управляющая программа пишется с использованием спецсреды программирования под определенную модель контроллера и конкретную задачу.
2. Аппаратная часть — это, в первую очередь, центральный процессор (CPU), который выполняет заложенную в него программу. К процессору подключаются входные и выходные периферийные модули (дискретные и аналоговые модули расширения). Входные модули принимают сигналы с различных устройств: кнопок, аналоговых или дискретных датчиков, других контроллеров и т. д. Эти сигналы преобразуются и по общей цифровой шине передаются на обработку в центральный процессор. А они, в свою очередь, адресует сигналы на выходные модули, к которым могут быть подключены исполнительные устройства: реле, светосигнальные индикаторы, входы частотных преобразователей и т. д.

Классификация ПЛК

По конструкции многие промышленные контроллеры и ПЛК можно разделить на:

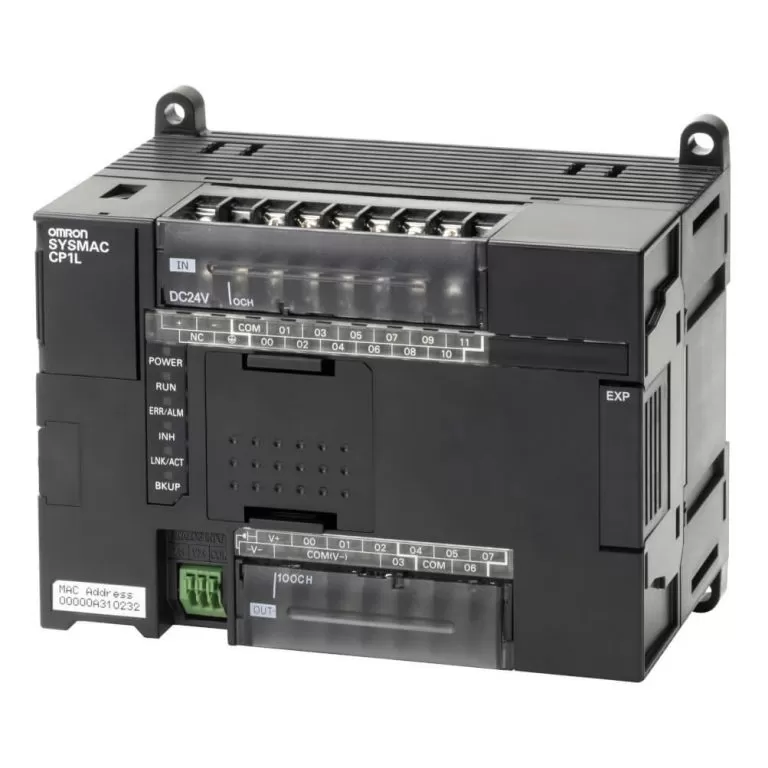

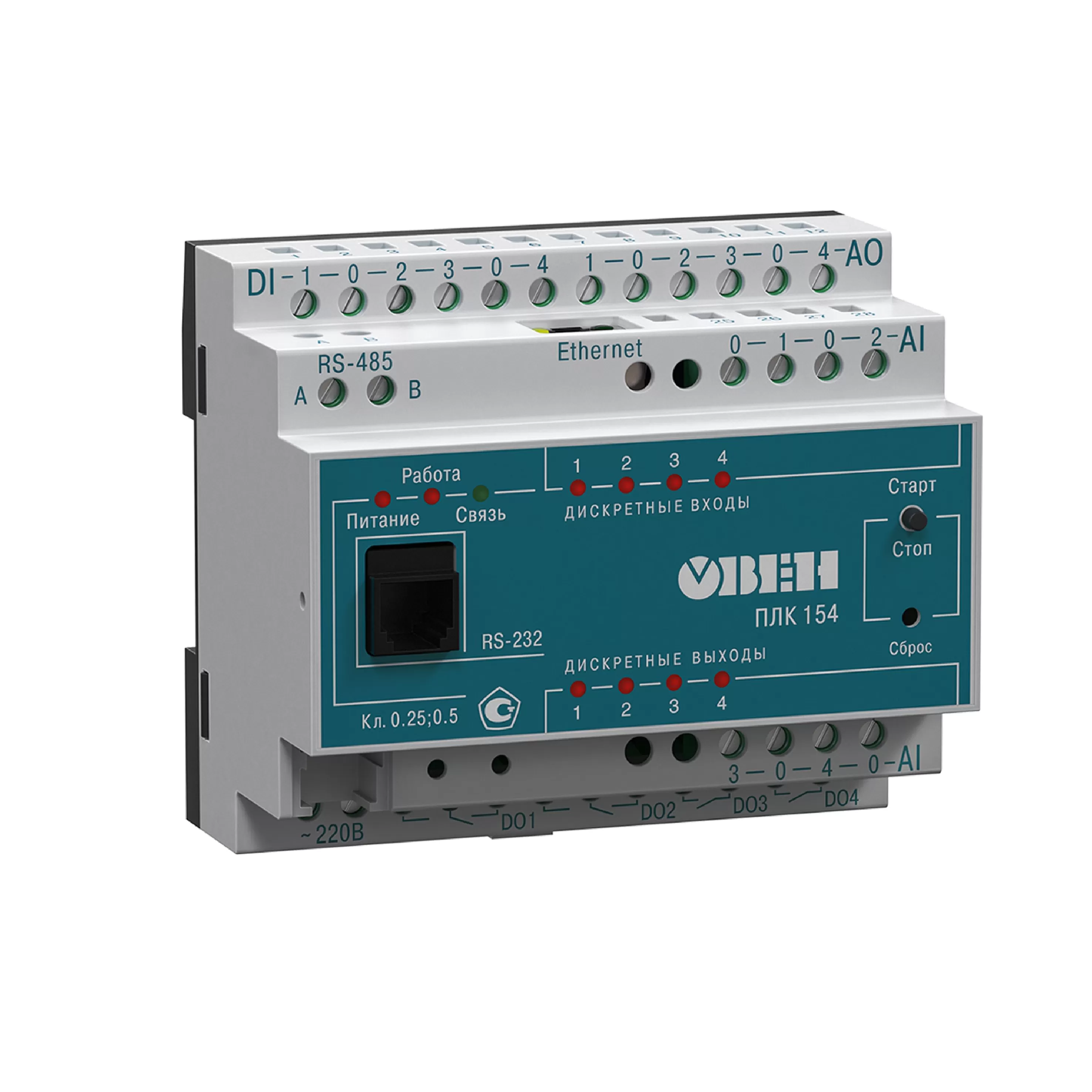

1. Моноблочные – по конструкции представляет собой единый цельный корпус с устройствами ввода и вывода. Но удалять модули ввода-вывода или заменять их невозможно.
2. Модульные – по конструкции это общая корзина с модулем центрального процессора и сменными модулями ввода-вывода. В таких ПЛК менять модули можно. Выбирает их состав проектировщик АСУ ТП. Выбор основывается с учетом поставленных задач.
3. Распределенные – модули ввода и вывода вынесены за пределы контроллера. Они заключены в спецкорпуса и соединяются с контроллером промышленной сетью с применением интерфейсов. В некоторых случаях модули находятся на большом расстоянии от самого промышленного контроллера.

По количество каналов «ввод-вывод» они делятся на:

• нано-ПЛК, где количество каналов не превышает 16;
• микро-ПЛК — 16-100 каналов;
• средние — 100-500 каналов;
• большие — каналов более 500.

По способу программирования ПЛК делятся на программируемые посредством:

• лицевой панели устройства;
• переносного программатора;
• с использованием компьютера.

По виду монтажа различают устройства:

• стоечные;
• настенные;
• панельный, которые устанавливаются на дверцу шкафа или спецпанель;
• на DIN-рейке (монтаж внутри шкафа).

Преимущества ПЛК

Чтобы логические контроллеры купить, надо изначально изучить его сильные стороны. Речь идет о:

• простоте создания технологических программ;
• отсутствии сложного обслуживания;
• работе почти без вмешательства оператора;
• возможности вносить изменения в управляющую программу без переустановки системы;
• повышенная надежность оборудования при их невысокой цене.

Основные производители логических контроллеров

В промышленном оборудовании важны надежная и стабильная работа. На рынке представлено несколько производителей, которые считаются лучшими в своей сфере:

• Siemens (Германия);
• Mitsubishi (Япония);
• Omron (Япония);
• Allen Bradley (США).

Помимо этих брендов быстро завоевывают рынок и китайские компании, например, Delta и Fotek. Не уступают и отечественные производители.
