Определить SMD транзистор

SMD транзисторы представляют собой компоненты, которые используются для поверхностной установки на плату. Современные транзисторы SMD имеют крайне небольшие размеры и прямоугольную форму. На краях данных компонентов нанесен припой, который выполняет функцию площадки для контактов. SMD транзисторы устанавливаются на автоматизированных линиях, что заметно улучшает качество готовой продукции, но в то же время удешевляет процесс производства. Устанавливать такие компоненты можно и вручную, но это практикуется редко, обычно – в целях ремонта, требует специальных инструментов и высокого мастерства со стороны исполнителя.

Помимо транзисторов, к SMD компонентам относится и другая продукция. Это различные диоды, конденсаторы, микросхемы, а также резисторы и т.п. Сегодня SMD технология установки широко используется при изготовлении различных видов электронных устройств. Миниатюрные размеры SMD компонентов позволяют создавать современные телефоны, компьютеры, а также всевозможные гаджеты компактными, такими, какими мы знаем их сегодня.

Транзисторы SMD крайне востребованы. Спрос рождает предложение, поэтому и производителей транзисторов предостаточно. Рынок наполнен разнообразными образцами этой продукции с различными параметрами. Например, xor8 SMD транзистор имеет неплохие свойства и хорошо выполняет поставленные перед собой задачи.

SMD компоненты обладают важными преимуществами, которые и делают их очень актуальными в современном мире. В частности, можно выделить такие достоинства этих изделий:

• упрощается процесс установки – нет необходимости обрезать выводы, делать отверстия в плате и т.п;
• SMD компоненты обладают крайне миниатюрными габаритами, что обеспечивает высокую плотность размещения. Это дает позволяет уменьшать размеры устройств, которые создаются на основе таких компонентов;
• невысокая стоимость производства при больших сериях;
• высокая плотность компоновки;
• установку компонентов можно осуществлять с двух сторон платы.

Данные преимущества делают транзисторы такого типа отличным решением для производства различных видов электронных приборов.

Сложности с идентификацией

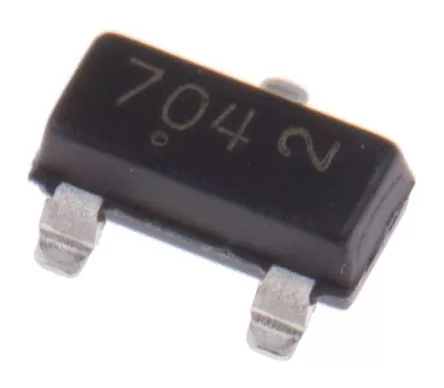

Современные транзисторы SMD имеют очень малые габариты. Именно это их качество позволяет производить компактную электронику сегодня. Но корпус транзисторов настолько мал, что на них просто невозможно уместить полное название модели. По этой причине производители используют сокращенный код, который состоит из нескольких знаков, например, 704 SMD транзистор.

Но единых стандартов кодировки, которым бы следовали все без исключения производители, не существует. Поэтому и возникают сложности с идентификацией транзисторов. Они не касаются автоматизированного процесса сборки на этапе производства продукта. Однако проблемы возникают во время ремонта или же переоборудования. Порою мастеру, чтобы отремонтировать плату, необходимо узнать номер детали, а также конфигурацию чипа SMD, который необходимо заменить.

Как определить транзистор?

В интернете можно найти каталоги, в которых собрана информация о множестве видов транзисторов. Именно такие каталоги помогут в деле идентификации данных компонентов. Нужно ввести в поисковой строке базы данных транзисторов код компонента и каталог выдаст все найденные варианты.

Существует не один подобный каталог. Создание и поддержание такого каталога – это достаточно сложная задача, требующая много времени и сил. Эти базы данных далеко не исчерпывающие, но предоставляют огромные массивы информации.

Часто случается так, что под одним кодом встречаются сразу несколько моделей транзисторов и других компонентов, используемых для поверхностного монтажа. Как пример возьмем k3b SMD транзистор. Прибор с данной маркировкой, вероятнее всего – это цифровой транзистор DTA1D3R, который производит фирма ROHM. Данное изделие используется в микросхемах драйверов, инверторах. Однако такая маркировка находится еще и на другом устройстве – речь идет о диоде KDV804S, который производится в корпусе SOT-23. Используется этот диод в автомобильных радиоустройствах.

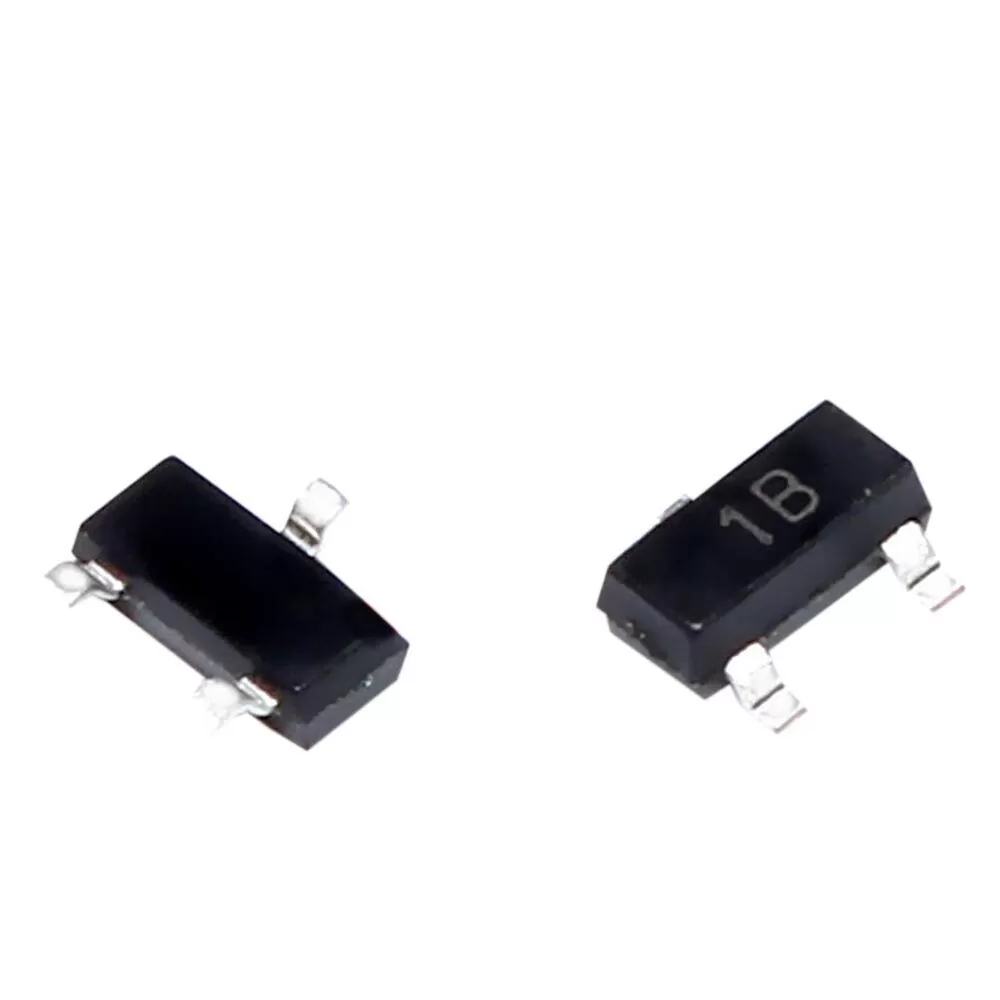

Путаница среди маркировки SMD компонентов – распространенное явление. Например, за маркировкой 1bs SMD транзистор также может скрываться два разных изделия. Это может быть транзисторная матрица BC817UPN производства бренда Infineon, которая изготавливается в корпусе SC-74. Изделие имеет достаточно высокий коэффициент усиления по току. Также под этой маркировкой производится аналогичное устройство, но уже от другого бренда – Siemens. Эта модель имеет невысокий уровень шума, диапазон которого составляет от 15 до 30 кГц.

Если возникают трудности с идентификацией SMD компонента, можно ориентироваться на размеры и тип корпуса.

В некоторых случаях полупроводниковый компонент можно однозначно и точно идентифицировать через каталог, поскольку его маркировка не пересекается с маркировками изделий от других производителей. К примеру, под маркировкой 47w SMD транзистор скрывается диод Шоттки модели BAS40-07, предназначенный для общего назначения. Производится диод в компактном корпусе из пластика SOT-143B. Устройство имеет достаточно высокую скорость переключения, а также высокое напряжение пробоя. Применяется элемент для фиксации напряжения, а также для сверхскоростного переключения.
