CR транзистор SMD

SMD приборы, которые также называют «чип-компонентами» представляют собой компоненты электронной схемы, которые ставятся на плату при помощи SMT технологии – технологии монтирования на поверхность. SMD элементы могут быть разными. Так называют все компоненты, которые устанавливаются на плату таким образом. К SMD компонентам могут относиться конденсаторы, диоды, резисторы транзисторы, а также другие виды изделий.

Довольной большой востребованностью пользуются транзисторы, предназначенные для поверхностного монтажа. Транзисторы повсеместно применяются в электронике сегодня, являются ее неотъемлемой частью. Без этих устройств не обходится почти ни одна электронная схема. Транзистор можно определить как полупроводниковое устройство, задачей которого является управление электрическим током.

Технология установки на поверхность, которая широко используется для монтажа транзисторов, была изобретена еще в 60-е годы прошлого века. Однако активно применяться она стала несколько позднее, в 80-е. Электроника довольно быстро развивалась, и разработчикам электронных устройств необходимо было уменьшить их вес, а также снизить габариты. При этом экономичность и надежность производимых устройства должна была стать еще лучше. Решением стало использование миниатюрных полупроводниковых устройств – SMD компонентов.

Транзисторы для поверхностной установки – изделия, которые активно используются в разных сферах, а потому их производством занимается множество различных компаний. Например, хорошим спросом пользуется 3bw SMD транзистор. Изделие с этой маркировкой соответствует модели транзистора BC856B, которую производит фирма NXP Semiconductors. Это нидерландская компания, которая была основана другой известной компанией – Philips. NXP специализируется на производстве полупроводниковых компонентов. Продукция этой фирмы пользуется неплохим спросом среди покупателей благодаря своим отличным качествам. Также стойкий интерес у клиентов имеет 6b SMD транзистор, который выпускает нидерландская компания. Выпускается данный транзистор в корпусе SOT-23.

Особенности

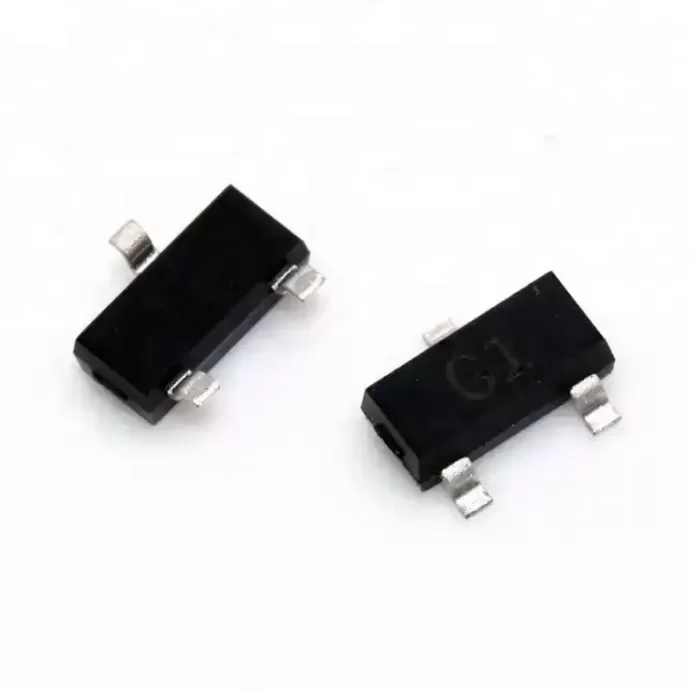

SMD транзисторы – это полупроводники с крайне небольшими габаритами. Разделены транзисторы на три области. Производятся такие изделия в герметичных корпусах, которые необходимы для защиты устройства от различных воздействий окружающей среды.

Установка подобных транзисторов сегодня осуществляется на специальных автоматизированных линиях. Такие линии оперативно и качественно устанавливают устройства на нужные места, также автоматизированная линия легко справляется с задачей идентификации компонентов.

Однако сложности с идентификацией транзисторов возникают во время ремонта. Транзисторы имеют очень небольшие размеры и почти одинаковую форму. Среди их большого количества мастеру необходимо отыскать нужный транзистор.

На транзисторы не выйдет нанести полное название модели из-за их миниатюрных размеров. Поэтому производители используют специальную маркировку, состоящую всего лишь из нескольких символов. Однако здесь существует некоторая путаница: единых стандартов в области маркировки нет, и каждый производитель делает маркировку по своему усмотрению. В итоге встречаются случаи, когда под одной и той же маркировкой продаются транзисторы от разных производителей, имеющие различные характеристики.

Например, под маркировкой w02 SMD транзистор производится модель PDTC143ET от бренда NXP. Под этой маркировкой компания Toshiba также выпускает логические схемы.

Под маркировкой 6 SMD транзистор скрывается сразу три модели транзисторов от японской фирмы Rohm.

Определить, какой именно транзистор находится перед вами можно при помощи специальных справочников. Они носят название Datasheet. Достаточно ввести в строке поиска такого справочника код транзистора и Datasheet выдаст все результаты.

К примеру, код CR наносят на достаточно большое число транзисторов, относящихся к NPN категории. Под подобной маркировкой может скрываться транзистор от японской фирмы ROHM модели 2SC2411K, который изготавливается в корпусе SOT-346. И в то же время под этим кодом производится защитный диод SMBJ40A от фирмы Fairchild. Данный список можно продолжать и далее.

Преимущества SMD транзисторов

Транзисторы поверхностного монтажа устанавливаются как в схемы бытовой техники, так и в схемы промышленного оборудования. Причем, устройства примерно на 70% состоит именно из подобных транзисторов.

SMD транзисторы очень компактные и они отлично подходят роботизированных монтажных линий. С помощью последних транзисторы очень быстро расставляются на свои места по поверхности платы. Затем они приклеиваются, а после этого – припаиваются.

Кроме того, в последнее время можно использовать только припои без содержания свинца, что необходимо для снижения наносимого окружающей среде вреда.

Можно выделить следующие преимущества транзисторов, предназначенных для поверхностной установки:

• использование подобных элементов дает возможность уменьшить размеры, вес, а также цену готовой электронной схемы;
• снижение паразитных явлений, которые связаны с паразитной емкостью, а также индуктивностью. Это дает возможность улучшить функционирование схемы на малых сигналах и высоких частотах;
• избавляют от потребности сверлить на плате отверстия, либо сводят ее к минимуму;
• подобные транзисторы можно располагать с двух сторон платы. Это значительно увеличивает плотность установки;
• не нужно обрезать выводы – это заметно ускоряет процесс установки.

Таким образом, использование транзисторов SMD является достаточно выгодным решением для самых различных задач.
